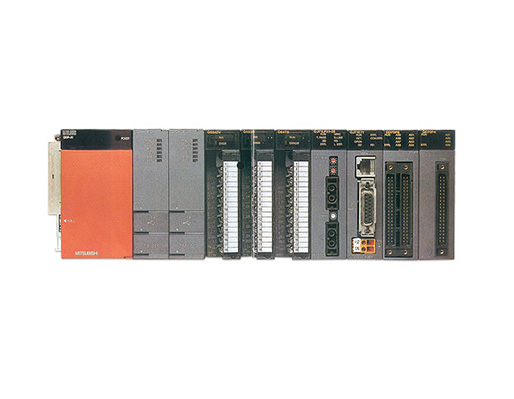

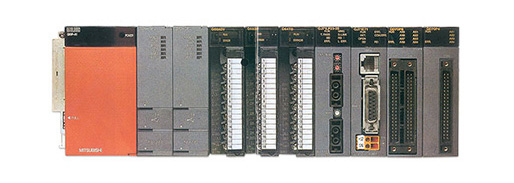

Q系列可实现在同一个主基板上安装多个高性能CPU的多PLC系统，它可以由控制系统中一个一个CPU对I／0模块和智能功能模块进行管理。在多PLC系统中，您可以根据您的应用要求来选择CPU。对于多CPU系统，CPU之间的通讯可使用两种方法，使用自动刷新的循环通讯和使用专用指令的瞬时通讯。此系统还允许多个专用CPU共享通常由单个CPU执行的顺序控制和数据处理，提高了整个系统的速度和性能，扩大了系统的应用范围
021-64069323
| 产品 | 型号 | 概要 | |
| Q系列的CPU模块 | 基本模块 | Q00JCPU新 | 程序步：8k步 CPU与电源模块和基板的组合 |
| Q00CPU新 | 程序步：8k步 | ||
| Q01CPU新 | 程序步：14k步 | ||
| 高性能模块 | Q02CPU | 程序步：28k步 | |
| Q02HCPU | 程序步：28k步 | ||
| Q06HCPU | 程序步：60k步 | ||
| Q12HCPU | 程序步：124k步 | ||
| Q125HCPU | 程序步：252k步 | ||
| 运动CPU模块 | Q172CPU新 | 用于8轴控制 | |
| Q173CPU新 | 用于32轴控制 | ||
| 电池 | Q6BAT | 用于Q02/Q02H/Q06H/Q12H/Q25HCPU的更换电池 | |
| IC内存卡 | Q2MEM-1MBS | SRAM卡：1Mbytes | |
| Q2MEM-2MBF | 闪存卡：2Mbytes（闪存ROM） | ||
| Q2MEM-4MBF | 闪存卡：4Mbytes（闪存ROM） | ||
| Q2MEM-8MBA | ATA卡：8Mbytes(ATAROM) | ||
| Q2MEM-16MBA | ATA卡：16Mbytes(ATAROM) | ||
| Q2MEM-32MBA | ATA卡：32Mbytes(ATAROM) | ||
| SRAM卡电池 | Q2MEM-BAT | 用于Q2MEM-1MBS的更换电池 | |
| 基板单元 | 主基板 | Q33B | 用于Q系列模块的电源模块+CPU+3I/O槽 |
| Q35B | 用于Q系列模块的电源模块+CPU+5I/O槽 | ||
| Q38B | 用于Q系列模块的电源模块+CPU+8I/O槽 | ||
| Q312B | 用于Q系列模块的电源模块+CPU+12I/O槽 | ||
| 扩展基板 | Q63B | 用于Q系列模块的电源模块+3I/O槽 | |
| Q65B | 用于Q系列模块的电源模块+5I/O槽 | ||
| Q68B | 用于Q系列模块的电源模块+8I/O槽 | ||
| Q612B | 用于Q系列模块的电源模块+12I/O槽 | ||
| Q52B新 | 用于Q系列模块的2I/O槽（不需要电源模块） | ||
| Q55B新 | 用于Q系列模块的5I/O槽（不需要电源模块） | ||
| 适配器 | Q6DIN1 | 用于Q38B/Q312B/Q68B/612B的DIN导轨安装适配器 | |
| Q6DIN2 | 用于Q35B/Q65B的DIN导轨安装适配器 | ||
| Q6DIN3 | 用于Q33B/Q63B的DIN导轨安装适配器 | ||
| 扩展电缆 | QC05B新 | 0.45m(1.48) | |
| QC06B | 0.6m(1.96) | ||
| QC12B | 1.2m(3.93) | ||
| QC30B | 3m(9.84) | ||
| QC50B | 5m(16.4) | ||
| QC100B | 10m(32.8) | ||
| 电源模块 | Q61P-A1 | 100-120VAC输入/5VDC6A输出 | |
| Q61P-A2 | 200-240VAC输入/5VDC6A输出 | ||
| Q62P | 100-240VAC输入/5VDC3A，24VDC/0.6A输出 | ||
| Q63P | 24VDC输入/5VDC6A输出 | ||
| Q64P | 100-120/200-240VAC输入/5VDC8.5A输出 | ||
| 输入模块 | AC | QX10 | 100-120VAC/7-8mA,16点，响应时间：20ms,端子排 |
| QX28 | 240VAC，8点，端子排 | ||
| DC(注1) | QX40 | 240VAC/4mA，共阳极，16点，响应时间：1/5/10/20/70ms，端子排24VAC，共阳极 | |
| QX40-S1 | 24VDC，共阳极，输入16点，端子排，用于高速输入（可指定响应时间为0.11ms） | ||
| QX41 | 24VDC,共阳极，输入32点，响应时间：1/5/10/2070ms，连接器（注2） | ||
| QX42 | 24VDC，共阳极，输入64点，响应时间：1/5/10/20/70ms,连接器（注2） | ||
| DC传感器（注1） | QX70 | 5-12VDC输入，共阳极与共阴极共享，16点端子排 | |
| QX71 | 5-12VDC输入，共阳极与共阴极共享，32点连接器（注2） | ||
| QX72 | 5-12VDC输入，共阳极与共阴极共享，64点连接器（注2） | ||
| DC(注1) | QX80 | 240VDC/4mA，共阴极，16点，响应时间：1/5/10/20/70ms,端子排 | |
| QX81 | 240VDC/4mA，共阴极，16点，响应时间：1/5/10/20/70ms,连接器（注3） | ||
| 输出模块 | 接触器 | QY10 | 240VAC/24VAC，2A/点，8A/公用，16点（16点/公用），输出延迟：12ms,无保险丝，端子排 |
| QY18A | 240VAC/24VAC，2A，8独立接触器输出点，端子排 | ||
| AC三端双向可控硅开关（triac） | QY22 | 240VAC/0.6A，16点，端子排，无保险丝 | |
| 晶体管，（漏型） | QY40P | 12/24VDC 0.1A/点，1.6A/公用，16点（16点/公用）输出延迟；1ms,端子排，有短路保护功能 | |
| QY41P | 12/24VDC 0.1A/点，2A/公用，32点（32点/公用）输出延迟；1ms,端子排，有短路保护功能（注2） | ||
| QY42P | 12/24VDC 0.1A/点，2A/公用，64点（32点/公用）输出延迟；1ms,端子排，有短路保护功能（注2） | ||
| QY50 | 12/24VDC 0.5A/点，4A/公用，16点（16点/公用）输出延迟；1ms,有保险丝，端子排 | ||
| 晶体管 | QY68A 新 | 5-24VDC，2A/点，8A/模块，8点，所有点独立，漏/源，端子排，无保险丝 | |
| TTL-CMOS(漏型) | QY70 新 | 5/12VDC，16mA/点，16点（16点/公用）输出延迟；0.3ms无保险丝，端子排 | |
| QY71 新 | 5/12VDC，16mA/点，32点（32点/公用）输出延迟；0.3ms无保险丝，连接器（注2） | ||
| 晶体管（源） | QY80 | 12/24VDC，0.5A/点,4A/公用，16点（16点/公用）输出延迟；1ms，无保险丝，端子排 | |
| QY81P | 12/24VDC，0.1A/点,2A/公用，32点（32点/公用）输出延迟；1ms，连接器，有短路保护功能（注3） | ||
| 产品 | 型号 | 概要 | |
| I/O组合模块 | DC输入/晶体管输出 | QH42P | 24VDC共阳极输入，32点，响应时间：1/5/10/20/70ms |
| 12/24VDC,0.1A漏型，输出：32点，连接器，有短路保护功能 | |||
| QX48Y57 | 24VDC共阳极输入，8点， | ||
| 12/24VDC,0.5A漏型，输出：7点，有保险丝，端子排 | |||
| I/O模块连接器 | A6CCON1 | 焊接32点连接器（用于QX41/42,QY41P/42P） | |
| A6CCON2 | 无焊点端子连接器，32-点连接器（用于QX41/42,QY41P/42P） | ||
| A6CCON3 | 扁平电缆压力－位移32点连接器（用于QX41/42,QY41P/42P） | ||
| A6CCON1E | 焊接32点连接器（用于QX81,QY81P） | ||
| A6CCON2E | 压折－接触连接32-点连接器（用于QX81,QY81P） | ||
| A6CCON3E | 扁平电缆压力－位移32点连接器（用于QX81,QY81P） | ||
| 中断模块（注6） | Q160 | 16点，响应时间：OFF-ON 0.2ms,ON-OFF0.3ms或更少 | |
| 空盖 | QG60 | 用于I/O糟的空盖 | |
| 模拟模块（注5） | Q64AD | 4通道，模拟－数字转换：电压/电流输入 | |
| Q68ADV | 8通道，模拟－数字转换：电压输入 | ||
| Q68ADI | 8通道，模拟－数字转换：电压输入 | ||
| Q62DA | 2通道，模拟－数字转换：电压/电流输出 | ||
| Q64DA | 4通道，模拟－数字转换：电压/电流输出 | ||
| Q68DAV 新 | 8通道，模拟－数字转换：电压输出 | ||
| Q68DAI 新 | 8通道，模拟－数字转换：电流输出 | ||
| 温度输入模块 | Q64TD 新 | 4通道，热电偶输入 | |
| Q64RD 新 | 4通道，铂电阻温度计输入（3/4线制） | ||
| 温度控制模块（注5） | Q64TCTT | 热电偶输入－晶体管输出 | |
| Q64TCTTBW | 带断路探测功能的热电偶输入－晶体管输出 | ||
| Q64TCRT | 铂电阻温度计输入－晶体管输出 | ||
| Q64TCRTBW | 带断路探测功能的铂电阻温度计输入，漏型晶体管输出 | ||
| 高速计数器 | QD62 | 2通道，200kpps,5/12/24VDC输入，漏型晶体管输出 | |
| QD62D | 2通道，500kpps,差分输入，漏型晶体管输出 | ||
| QD62E | 2通道，200kpps,5/12/24VDC输入，源型晶体管输出 | ||
| 定位模块（注5） | QD75P1 | 1轴，集电极开路输出 | |
| QD75P2 | 2轴，集电极开路输出 | ||
| QD75P4 | 4轴，集电极开路输出 | ||
| QD75D1 | 1轴，差分输出 | ||
| QD75D2 | 2轴，差分输出 | ||
| QD75D4 | 4轴，差分输出 | ||
| QD75M1 新 | 1轴SSCNET兼容 | ||
| QD75M2 新 | 2轴SSCNET兼容 | ||
| QD75M4 新 | 4轴SSCNET兼容 | ||
| QD70P4 新 | 4轴脉冲输出（伺服电机，步进电机兼容） | ||
| QD70P8 新 | 8轴脉冲输出（伺服电机，步进电机兼容） | ||
| 以太网模块 | QJ71E71 | 用于10BASE-5/10BASE-T | |
| QJ71E71-B2 | 用于10BASE-2 | ||
| QJ71E71-100 | 用于10BASE-T/10BASE-TX | ||
| MELSECHET/H模块 | QJ71LP21-25 | 用于控制，普通站和主站的SI/QSI光缆，双环路 | |
| QJ71LP21G新 | 用于控制，普通站和主站的GII光缆，双环路 | ||
| QJ72LP25-25 | 用于远程I/O站的SI/QSI光缆，双环路 | ||
| QJ72LP25G新 | 用于远程I/O站的GI光缆，双环路 | ||
| QJ71BR11 | 75欧姆的同轴电缆，单总线 | ||
| QJ72BR15 | 用于远程I/O站的75欧姆的同轴电缆，单总线 | ||
| Q80BD-J71LP21-25 | 用于个人计算机的MELSECNET/H操作板，用于控制或普通站用的光缆规格 | ||
| Q80BD-J71LP21G新 | 用于个人计算机的MELSECNET/H操作板，用于控制或普通站用的SI/QSI/H-PC光缆规格 | ||
| Q80BD-J71BR11 | 用于个人计算机的MELSECNET/H操作板，用于控制或普通站用的同轴电缆规格 | ||
| CC-Link模块（注5） | QJ61BT11 | 用于主站/本地站 | |
| 串行通讯模块（注6） | QJ71C24 升级 | RS-232 1通道，RS422/485 1通道 | |
| QJ71C24-R2升级 | RS232 2通道 | ||
| 调制解调器接口模块 | QJ71CMO | 内置调制解调器，1通道/RS-232 1通道 | |
| 智能通讯模块 | QD51 | RS232 2通道 | |
| QD51-R24 | RS-232 1通道，RS422/485 1通道 | ||
| SW1IDV-AD51HP(注4) | QD51软件包（在DOS/V人个计算机和AD51H-S3/A1SD51S间共享） | ||
| SW1NX-AD51HP(注4) | QD51软件包（在NEC PC9800串行人个计算机和AD51H-S3/A1SD51S间共享） | ||
| FL-网模块 | QJ71FL71 | 用于10BASE-5/10BASE-T | |
| QJ71FL71-B2 | 用于10BASE-2 | ||
| 扩展基板模块 | QA1S65B | 用于AnS系列模块的电源模块和5I/O槽 | |
| QA1S68B | 用于AnS系列模块的电源模块和8I/O槽 | ||
| QA65B 新 | 用于大A系列模块的电源模块和5I/O槽（仅适用于高性能模块） | ||
*1："共阳极"表示DC电源的"+"极相连作为公共端。"共阴极"表示DC电源的"-"极相连作为公共端。
*2：不提供连接器。分别连接（另外购买）A6CON1/A6CON2/A6CON。
*3：不提供连接器。分别连接（另外购买）A6CON1E/A6CON2E/A6CONE。
*4：该软件用于日本和英国版本。
*5：该软件包仅设计用于MS-DOS模式。
*6：在此模块上设置响应时间要求产品信息为："021 11220000000000-B",以及GX
Developer版或以后的产品。
※1除了上述模块外，AnS系列模块也能装载并用在QA1S65B/QA1S68B上。A系列模块能装载并用在QA65B上。由于有些模块不可使用或有功能限制，请在Q系列的指南手册里检查所使用的模块。
